HB-8600C-F9225

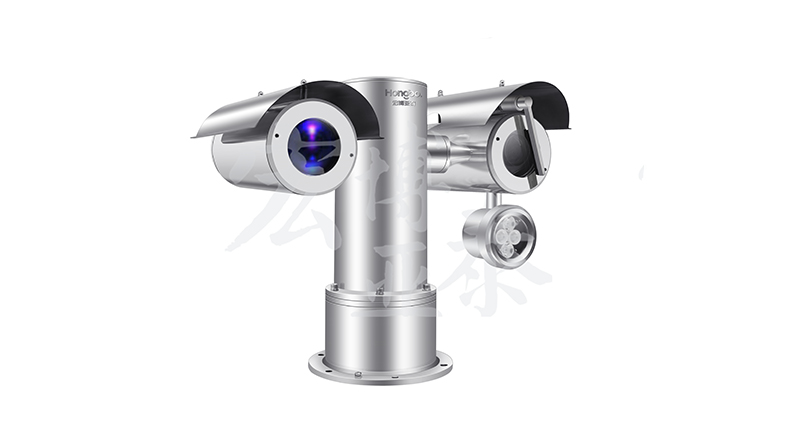

防爆激光氣體監測一體化攝像儀
防爆激光氣體監測一體化攝像儀可早期快速發現細小和零星的甲烷氣體泄漏檢測,并可精確檢測出濃度值及定位泄漏源,并進行智能報警主動上報告警;可實現對天然氣開采平臺、長輸管線、集輸場站、無人值守閥室、LNG接收站,加氣站,石油煉化等重點關鍵區域的智能巡檢及7*24小時在線監測甲烷泄漏及早期預警。
● 防爆標志:Ex db ⅡC T6 Gb/Ex tb IIIC T80℃ Db
● 集激光甲烷遙測模塊、高清攝像機、紅外燈、全方位變速云臺于一體
● 防護等級:IP68
● 監測目標:含甲烷成分的氣體(CH4)
● 監測距離:最遠檢測距離正常條件下可達 150 米
● 檢測范圍:0-99999 ppm.m
● 靈敏度高:檢測精度可達100ppm.m
● 檢測誤差:±100ppm(0~1000ppm·m);真值±10%(1000~99999ppm·m)
● 響應時間:≤0.1s
● 穩定可靠:無需定期校準、標定,使用壽命長
● 高效監測:遠距離,高靈敏度,響應快,覆蓋廣,抗干擾能力強,不受其他氣體交叉干擾
● 可見光采用高性能200萬像素1/2.8" CMOS圖像傳感器,圖像清晰度高
● 具備25倍光學變倍,焦距為4.8mm-120mm
● 支持人臉抓拍、人車分類偵測、區域入侵、越界偵測、進入區域和離開區域等智能偵測
● 最低照度:彩色0.05lux@(F1.6,AGC ON);0lux紅外燈開啟
● 采用多角度霧面/亮面陣列紅外燈,低熱能,低功耗,照射距離可達100米
● 支持H.265編碼、3D降噪、120dB寬動態、強光抑制、背光補償
● 水平方向360°連續旋轉,垂直方向±90°,無監視盲區
● 支持255個預置位、斷電記憶、自動巡航等功能
● 支持AC100V~240V寬電壓供電,可選DC24V 3A供電
● 智能雨刷功能,雨刷采用汽車雨刷刮片,耐候性好,更換方便
● 渦輪蝸桿傳動結構設計,精密步進電機驅動,反應靈敏,運轉平穩
● 內置半導體可控溫組件,實現自動加熱和散熱功能
● 可見光視窗采用特種防爆玻璃,玻璃表面經納米技術處理,光通率高、不粘水、不粘油、排斥灰塵
● 激光探測器視窗采用鍍增透膜的高透波玻璃,可滿足波段透過率>99%
● 采用304不銹鋼材質制造,適合化工、酸堿等強腐蝕性環境使用
技術指標 | 防爆激光氣體監測一體化攝像儀 | |
甲烷探測器 | 監測目標 | 含甲烷成分的氣體(CH4) |
檢測原理 | 可調諧激光吸收光譜技術(TDLAS) | |
探測激光功耗 | 2W | |
探測激光安全 | Ⅰ類激光,人眼安全 | |
監測距離 | 正常條件下≤150m | |
檢測范圍 | 0-99999 ppm.m | |
靈敏度 | 100 ppm.m | |
檢測誤差 | ±100ppm(0~1000ppm·m);真值±10%(1000~99999ppm·m) | |
響應時間 | ≤0.1s | |
信號輸出方式 | RS485(MODBUS) | |
穩定可靠 | 無需定期校準、標定,使用壽命長 | |
高效監測 | 可實現大面積、長距離監測,抗干擾能力強 | |
攝像機 | 圖像傳感器 | 1/2.8" Progressive Scan CMOS |
有效像素 | 200萬 | |
焦距 | 4.8-120mm,25倍光學變倍 | |
變倍速度 | 大約3.6秒(光學,廣角-望遠) | |
水平視角 | 57.6-2.5度(廣角-望遠) | |
光圈數 | F1.6-F3.5 | |
最低照度 | 彩色0.05Lux@(F1.6,AGC ON);黑白0.01Lux@(F1.6,AGC ON);0Lux(補光燈開啟) | |
紅外距離 | 100米 | |
日夜轉換模式 | 自動ICR彩轉黑 | |
信噪比 | >52 dB | |
電子快門 | 1/1秒 ~ 1/30,000秒 | |
增益控制 | 自動/手動 | |
白平衡 | 手動白平衡、室內、室外、日光燈、鈉燈、自動白平衡、自動跟蹤白平衡、鎖定白平衡 | |
3D數字降噪 | 支持 | |
區域聚焦 | 支持 | |
區域曝光 | 支持 | |
數字變倍 | 12倍 | |
隱私遮蔽 | 最多8塊區域 | |
分辨率及幀率 | 主碼流:50Hz:25fps(1920×1080,1280×960,1280×720); 60Hz: 30fps(1920×1080,1280×960,1280×720) | |
子碼流 | 50Hz:25fps(704×576,640×480,352×288);60Hz:30fps(704×480,640×480,352×240) | |
三碼流 | 50Hz:25fps(1920×1080,1280×960,1280×720,704×576,640×480,352×288); 60Hz:30fps(1920×1080,1280×960,1280×720,704×480,640×480,352×240) | |
視頻壓縮 | H.264/H.265 | |
音頻壓縮 | G.722.1、G.711-a law、G.711-u law、MP2L2、G.726、AAC、PCM | |
壓縮輸出碼率 | 32 Kbps~16384 Kbps | |
Smart圖像增強 | 120 dB超寬動態、強光抑制、背光補償 | |
Smart偵測 | 區域入侵偵測,越界偵測,進入區域偵測,離開區域偵測,徘徊偵測,人員聚集偵測,快速移動偵測,停車偵測,物品遺留偵測,物品拿取偵測,音頻異常偵測、移動偵測、視頻遮擋偵測 | |
人臉抓拍 | 支持 | |
道路監控 | 支持 | |
SD卡接口 | 支持Micro SD/Micro SDHC/Micro SDXC卡,最大支持256G | |
網絡協議 | IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP ,DNS,DDNS,NTP,RTSP,RTCP,RTP,TCP/IP,DHCP,Bonjour | |
接入標準 | 支持SDK、ONVIF、ISAPI、GB/T28181接入 | |
云臺 | 旋轉范圍 | 水平:360°連續旋轉;垂直:±90° |
旋轉速度 | 水平:0.1°- 40°/s,垂直:0.1°- 40°/s | |
預置點 | 255個 | |
預置位精度 | ±0.1° | |
自動巡航 | 4條,每條可添加16個預置點 | |
守望功能 | 支持 | |
變倍限速 | 支持 | |
斷電記憶 | 支持 | |
智能雨刷 | 支持 | |
云臺通信協議 | PELCO-D | |
一般規范 | 防爆標志 | Ex db ⅡC T6 Gb/Ex tb IIIC T80℃ Db |
防護等級 | IP68 | |
供電方式 | AC100V ~ 240V/DC24V 3A(可選) | |
溫度范圍 | -40℃~+60℃ | |
網絡接口 | 內置RJ45 網口,支持10M/100M 網絡數據 | |
音頻接口 | 1 進 1 出(可選配) | |
報警接口 | 1 進 1 出(可選配) | |
產品材質 | 304 / 316L不銹鋼材質 | |
進線孔規格 | 1 個 G3/4" 進線孔 | |
安裝方式 | 多種安裝方式可選根據應用環境進行選擇 | |
產品重量 | ≤30kg | |
